1.设计功能
- 垂直方向下压动作；
- 杠杆增加力量；
- 根据零件大小不同，高度需要可调；
- 通过增加传感器，限位控制下压的力量和位置；
- 下压后能够自动复位；
- 产品寿命至少10年；
- 材料表面耐腐蚀处理，预期使用场景工厂车间。
2.设计目标
- 操作舒适度；
- 美观。
3.未来预期
伺服精准控制下压力量；磁栅反馈距离。
4.设计案例
来自：仲精機株式会社

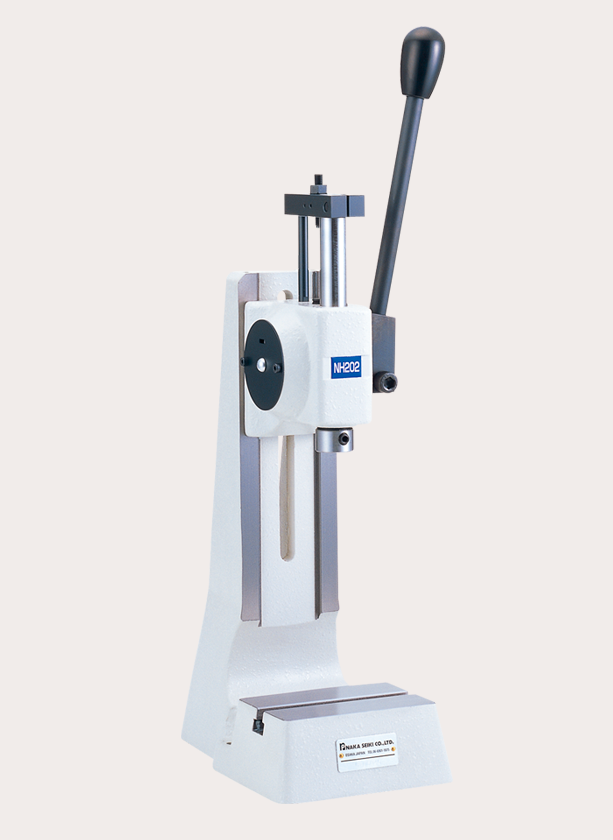

产品一：齿轮齿条机构
在主轴侧配备齿条齿轮，在手柄轴侧配备小齿轮。 在整个行程中表现出稳定的推力。

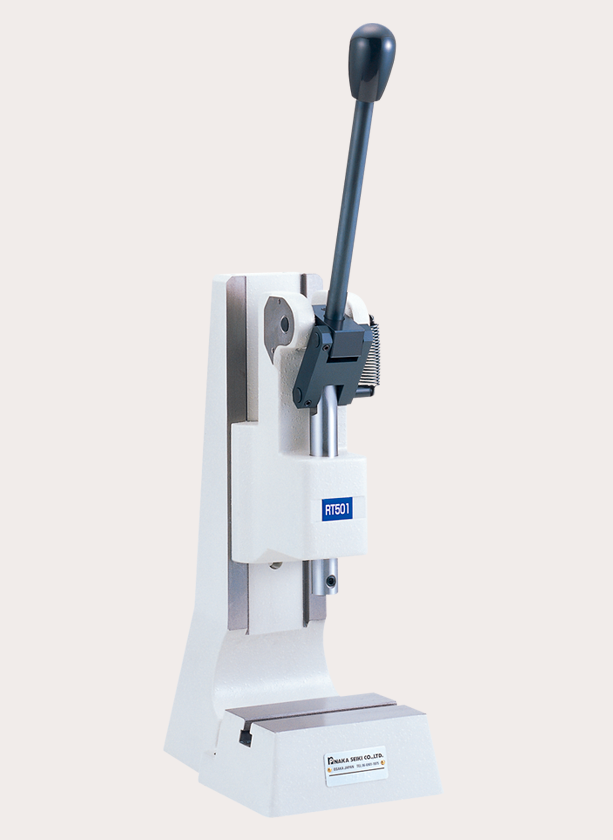

产品二：曲柄滑块机构
在第3节中有效地设置连杆，并在连杆完全伸出的位置产生较大的力。 （输入的25到100倍）
功能覆盖范围（其中有些范围可能有更适合的工具）
弯曲和折叠
- 板簧材料也被切割并弯曲
- 彩色铜板涂层耐久性测试
- 轴和管弯曲校正
- 板应变消除
铆钉和喷丸
- 鸡眼铝铆钉铆接
- 绘图仪接触手套尖端嵌缝
- 光纤线头金属配件嵌缝
冲压成型
- 轴承轻压配合/插入
- 小直径销/轴压配合
- 书写工具芯金属嘴
- 毡芯压装配件/印刷电路板（薄膜）钻孔
压印和压花
- 印章，例如印章和商标
- 压花用于铭牌装饰
- 雕刻如序列号
- 精密组装零件的拔出力/断裂试验
5.可能的未来趋势
采用滚珠丝杠机构实现，磁栅进行精准定位。
